Kule na liniach wysokiego napięcia – do czego służą i jak działają

Zaktualizowano: 10 października, 2026

Duże pomarańczowe, czerwone lub białe kule widoczne na przewodach linii wysokiego napięcia nie służą do przesyłania energii ani do izolowania przewodów. Są to lotnicze markery ostrzegawcze, których zadaniem jest sprawienie, aby cienki przewód był łatwiejszy do zauważenia z powietrza. Stosuje się je przede wszystkim tam, gdzie napowietrzna linia może stanowić istotną przeszkodę dla statków powietrznych, zwłaszcza wykonujących lot na niewielkiej wysokości. Kula tworzy duży, kontrastowy punkt widoczny znacznie lepiej niż sam przewód, dzięki czemu pilot ma większą szansę wcześniej zorientować się, że przed nim przebiega linia.

Nie oznacza to, że każda linia wysokiego napięcia musi być wyposażona w takie markery albo że kule pojawiają się na całej jej długości. Ich rozmieszczenie zależy od lokalizacji, przebiegu przewodów, wysokości, możliwych kierunków przelotu i wymagań dotyczących oznakowania przeszkód lotniczych. Na niektórych odcinkach zamiast kul albo razem z nimi mogą występować światła przeszkodowe lub inne sposoby oznaczenia. Obecność kul mówi przede wszystkim, że dany fragment infrastruktury wymaga zwiększenia widoczności z powietrza – nie że kule pełnią jakąkolwiek funkcję w przesyle energii.

Czym są kule na liniach wysokiego napięcia?

Kule mocowane do napowietrznych przewodów są markerami lotniczymi, czyli elementami oznakowania przeszkody. Ich podstawowym zadaniem jest zwiększenie zauważalności linii dla pilotów. Sam przewód może mieć dużą długość, ale z perspektywy statku powietrznego jest bardzo cienkim obiektem, który na tle terenu, zabudowy, drzew albo wody może być trudny do wykrycia. Duża kula zmienia sposób, w jaki pilot postrzega tę przeszkodę: zamiast próbować dostrzec niemal liniowy, cienki przewód, może zauważyć serię wyraźnych punktów wyznaczających jego przebieg. Właśnie dlatego stosuje się kontrastowe kolory: w Polsce pomarańczowy z białym albo czerwony z białym, a w niektórych innych państwach również żółty. Poszczególne markery mogą być rozmieszczane naprzemiennie kolorystycznie, aby zwiększyć kontrast przy zmieniającym się tle. W miejscach, gdzie wymagana jest także widoczność po zmroku, mogą być stosowane inne rozwiązania, w tym markery wyposażone w światło lub osobne oświetlenie przeszkodowe.

Kula ostrzegawcza nie jest izolatorem. Izolatory znajdują się przede wszystkim przy konstrukcjach wsporczych i oddzielają przewodzące elementy linii od uziemionej konstrukcji. Nie jest też tłumikiem drgań, który ma ograniczać niekorzystne ruchy przewodu wywołane między innymi wiatrem. Nie należy jej utożsamiać również z samym przewodem odgromowym biegnącym nad przewodami fazowymi, choć właśnie na takim najwyższym przewodzie marker może zostać zamontowany.

Inną funkcję pełnią znaczniki dla ptaków, na przykład spirale lub elementy odblaskowe montowane na przewodach. One także poprawiają widoczność przeszkody, lecz są dobierane z myślą o ograniczaniu kolizji ptaków z liniami. Duże kule lotnicze i mniejsze znaczniki przyrodnicze nie powinny być traktowane jako to samo urządzenie.

To rozróżnienie pozwala uniknąć popularnego błędnego wyjaśnienia, że kule są ciężarkami stabilizującymi przewody albo elementami odpowiedzialnymi za ich elektryczne działanie. Marker oczywiście posiada masę, jest obciążany przez wiatr i musi być uwzględniony w konstrukcji linii, ale jego funkcja użytkowa pozostaje ostrzegawcza.

Dlaczego przewody trzeba oznaczać z powietrza?

Napowietrzna linia może wyglądać z ziemi jak oczywisty i bardzo widoczny element krajobrazu. Z powietrza sytuacja jest inna. Pilot zbliżający się do przewodu widzi go pod określonym kątem, często na tle terenu o podobnej barwie, a sam przewód ma niewielką szerokość kątową. Wraz ze wzrostem odległości staje się jeszcze trudniejszy do odróżnienia od otoczenia. Jeśli dodatkowo zmniejsza się kontrast, pojawia się mgła, zamglenie, opady albo niekorzystne oświetlenie, wykrycie linii może nastąpić bardzo późno. Z tego powodu przewody są szczególnym zagrożeniem dla statków powietrznych wykonujących operacje na małych wysokościach. Problem może dotyczyć między innymi śmigłowców, lekkich samolotów, lotnictwa wykonującego zadania specjalistyczne czy operacji odbywających się w pobliżu lądowisk. Marker ma zwiększyć szansę, że pilot rozpozna przeszkodę wcześniej, zanim cienki przewód sam stanie się dobrze widoczny.

Szczególnie istotne bywają linie przecinające przestrzenie, które naturalnie mogą być wykorzystywane jako korytarze niskiego lotu. Dotyczy to na przykład rzek, jezior, dolin, kanionów oraz otoczenia lotnisk i lądowisk. W takich miejscach statek powietrzny może znajdować się niżej niż podczas typowego przelotu na większej wysokości, a jednocześnie przewód może przecinać jego potencjalny tor ruchu.

Oznakowanie nie usuwa jednak samego zagrożenia. Przewód nadal znajduje się dokładnie w tym samym miejscu i nadal może być trudny do zauważenia. Kule zwiększają jego widoczność, ale nie zastępują bezpiecznego prowadzenia lotu, znajomości terenu, właściwej wysokości ani innych procedur bezpieczeństwa. Marker jest dodatkowym sygnałem ostrzegawczym, a nie zabezpieczeniem uniemożliwiającym kolizję.

Jak kule zwiększają widoczność przewodów?

Sam przewód jest długi, lecz bardzo cienki. Kula działa odwrotnie: zajmuje niewielką część linii, ale ma dużą powierzchnię widoczną dla obserwatora. Umieszczenie serii markerów zmienia więc wizualny charakter przeszkody. Pilot może najpierw zauważyć jeden lub kilka dużych punktów, a dopiero na ich podstawie rozpoznać przebieg przewodu między nimi.

Istotny jest kolor. Jego zadaniem nie jest dekoracja konstrukcji, lecz wytworzenie możliwie wyraźnego kontrastu względem otoczenia. Jeden kolor może być świetnie widoczny na tle lasu, ale słabiej odcinać się od jasnego nieba lub zaśnieżonego krajobrazu. Stosowanie różnych barw w kolejnych markerach zmniejsza więc ryzyko, że cały system będzie słabo kontrastował z jednym rodzajem tła.

Znaczenie ma także rozstaw. Gdyby jeden marker znajdował się wyłącznie obok słupa, a kolejne kilkaset metrów przewodu pozostawało bez oznaczenia, pilot mógłby zobaczyć samą kulę, ale trudniej byłoby mu szybko odczytać geometrię całego przęsła. Kolejne markery tworzą wizualny ciąg pozwalający lepiej zorientować się, którędy przebiega przeszkoda. W polskich wymaganiach maksymalne odległości pomiędzy markerami są powiązane między innymi z ich rozmiarem i mogą wynosić 30, 35 albo 40 metrów w zależności od stosowanego rozwiązania.

Średnica kuli	Maksymalna odległość między kulami lub kulą a słupem
Od 0,6 do 0,8 m	30 m
Powyżej 0,8 do 1,3 m	35 m
Powyżej 1,3 m	40 m

Podstawa: § 28 rozporządzenia Ministra Infrastruktury, tekst jednolity Dz.U. z 2025 r. poz. 903. Tabela dotyczy oznakowania przewodów zakwalifikowanych jako przeszkody lotnicze.

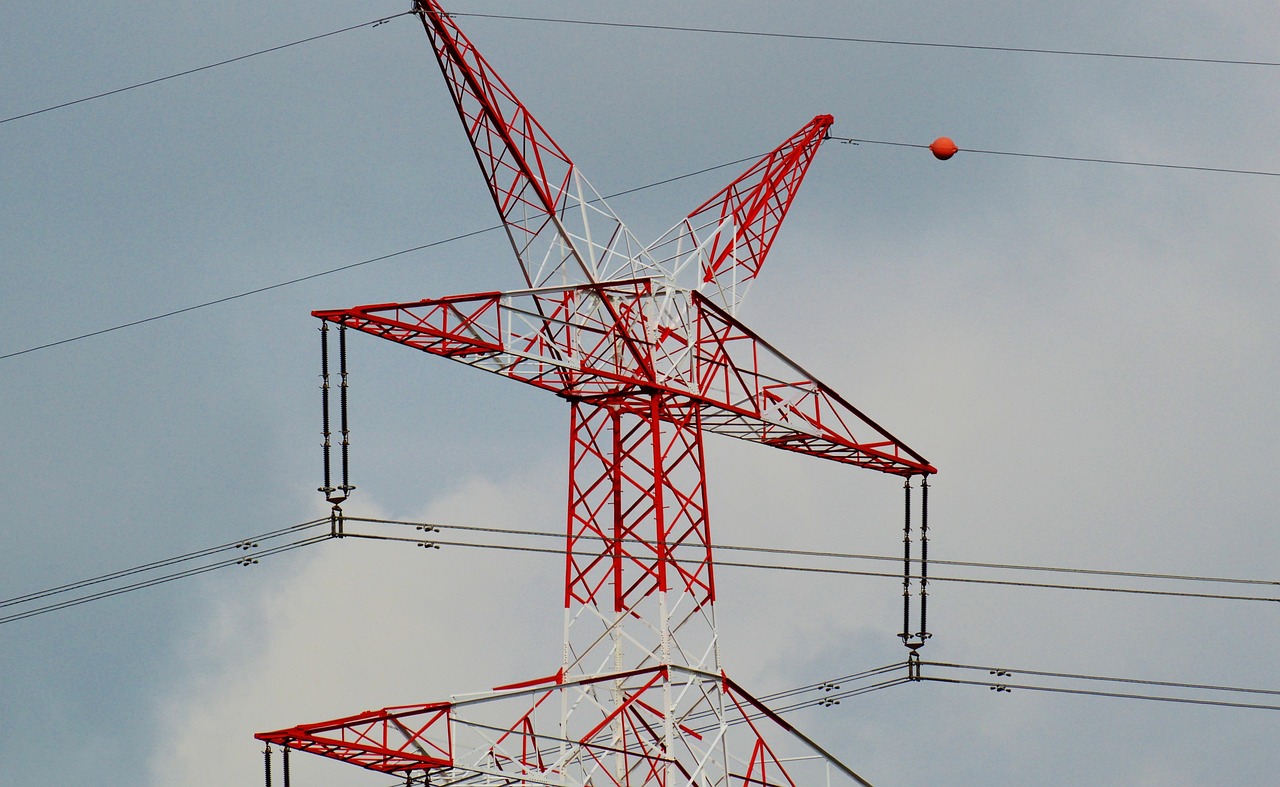

W polskim systemie oznakowania zespołu przewodów kule umieszcza się na przewodzie zamocowanym najwyżej. Jest to logiczne z punktu widzenia obserwacji z powietrza, ponieważ właśnie górny element konstrukcji wyznacza najwyższą część przeszkody. Nie oznacza to, że pilot ma dostrzec każdy pojedynczy przewód – marker ma pomóc rozpoznać obecność całej przeszkody.

O widoczności decydują także warunki obserwacji. Widoczność markera zależy jednocześnie od kontrastu, odległości, kąta patrzenia, pogody i oświetlenia. Duża pomarańczowa kula może być bardzo wyraźna w jednym kierunku, ale dużo słabiej odcinać się od tła przy innej pozycji statku powietrznego. Mgła i opady zmniejszają widzialność, silne światło może utrudniać rozpoznanie szczegółów, a zasłonięcie przez teren lub inne obiekty skrócić czas dostępny na reakcję.

Gdzie i kiedy montuje się kule na liniach?

Kule nie są obowiązkowym wyposażeniem każdej linii wysokiego napięcia. O potrzebie oznaczenia decyduje przede wszystkim znaczenie danego przewodu jako przeszkody lotniczej oraz jego lokalizacja. Dwie linie o podobnej konstrukcji mogą więc wyglądać zupełnie inaczej: jedna będzie miała serię dużych markerów, druga nie będzie miała ich wcale. Różnica może wynikać nie z napięcia linii, lecz z tego, gdzie biegnie i jakie ryzyko stwarza dla ruchu lotniczego.

W Polsce minimalna średnica kuli wynosi 60 cm. Przepisy przewidują rozmieszczanie naprzemiennie kul czerwonych i białych albo pomarańczowych i białych; gdy takie barwy nie odcinają się od tła, należy zastosować odpowiednie kolory kontrastowe. Przy zespole przewodów na wspólnych konstrukcjach kule umieszcza się na najwyżej zamocowanym przewodzie. Szczegółowe odstępy przedstawia tabela powyżej.

Szczególną uwagę zwracają odcinki przebiegające w pobliżu lotnisk i lądowisk, nad rzekami i zbiornikami wodnymi, przez rozległe doliny lub inne przestrzenie sprzyjające lotom na niewielkiej wysokości. Znaczenie może mieć również przecięcie określonego korytarza lotniczego albo miejsca wykorzystywanego podczas operacji specjalnych. Ostateczna kwalifikacja wymaga jednak uwzględnienia przepisów i lokalnej oceny, więc sama obserwacja terenu nie pozwala stwierdzić, że kule „powinny” znajdować się na konkretnym przewodzie.

Oznakowanie może obejmować tylko wybrany fragment linii. Jeśli potencjalne zagrożenie występuje przede wszystkim nad doliną albo przy konkretnym lądowisku, nie ma podstaw, aby z samej obecności kul w tym miejscu wyciągać wniosek, że identyczne markery powinny ciągnąć się przez kilkadziesiąt kilometrów dalej. Na innych odcinkach ryzyko może być ocenione inaczej albo zastosowano inne środki.

Nie istnieje też jedna identyczna międzynarodowa reguła określająca dla wszystkich państw dokładną wysokość, liczbę kul, odstępy i długość oznakowanego odcinka. Ogólna idea zwiększania widoczności przewodu jest wspólna, ale szczegółowe wymagania wynikają z przepisów krajowych i właściwych uzgodnień. Brak kul na kolejnym przęśle nie jest sam w sobie dowodem błędu w oznakowaniu.

Jak zbudowane są kule i co decyduje o ich trwałości?

Z daleka marker wygląda jak jednolita pełna kula, ale praktyczne konstrukcje mogą składać się z dwóch części obejmujących przewód i łączonych podczas montażu. Stosuje się materiały odporne na warunki zewnętrzne, ponieważ marker przez lata pracuje na otwartej przestrzeni, wysoko nad ziemią i bez osłony przed pogodą. Musi zachować zarówno mechaniczną stabilność, jak i kolor zapewniający widoczność.

Wymagania są większe, niż sugeruje prosty kształt. Kula jest wystawiona na wiatr, zmiany temperatury, wilgoć, promieniowanie UV, drgania przewodu oraz w określonych warunkach na oblodzenie. Jej masa i powierzchnia powodują jednocześnie dodatkowe oddziaływanie mechaniczne na przewód. W długim przęśle konstruktor nie może więc traktować markera jak nieważnego dodatku zawieszanego w dowolnym miejscu.

W przypadku kilku przewodów sposób rozłożenia markerów może uwzględniać nie tylko widoczność, ale również rozkład masy i obciążeń aerodynamicznych. Sam fakt, że najważniejsza jest funkcja lotnicza, nie oznacza, że można zignorować zachowanie mechaniczne linii. Przewód zmienia swój zwis wraz z temperaturą i obciążeniem, pracuje pod wpływem wiatru, a dodatkowy element musi pozostać prawidłowo zamocowany również w tych warunkach.

Rzeczywista instalacja pokazuje, że nawet pozornie proste złożenie dwóch części markera może być operacyjnie wymagające. W opisie projektu wykonywanego dla Southern California Edison monterzy zakładali 36-calowe kule podczas pracy z wykorzystaniem śmigłowca. Jednym z problemów okazało się operowanie niewielkimi śrubami i podkładkami w sytuacji, gdy pracownik pozostawał w ciągłym ruchu nad przewodem. Próba jednoczesnego utrzymania drobnych elementów i ich skręcenia w powietrzu znacznie utrudniała montaż, dlatego zespół szukał rozwiązania pozostawiającego monterowi więcej swobody rąk. To konkretny przypadek z jednej realizacji, ale dobrze pokazuje, że konstrukcja markera musi uwzględniać nie tylko jego późniejszą widoczność, lecz także bezpieczne i niezawodne mocowanie.

Kolor również jest elementem eksploatacyjnym. Marker, który z czasem mocno wyblaknie, może zachować pełną formę mechaniczną, a jednocześnie gorzej spełniać swoją zasadniczą funkcję. Trwałość kuli trzeba więc rozumieć jako zachowanie zarówno mocowania, jak i widoczności.

Czego kule nie zapewniają?

Najważniejsze ograniczenie jest proste: kula nie gwarantuje, że pilot zobaczy przewód. Może znacząco zwiększyć jego widoczność, ale przy mgle, opadach, niewielkim kontraście, dużej odległości albo bardzo niekorzystnym kącie obserwacji marker nadal może zostać zauważony późno. System oznakowania zmniejsza określone ryzyko, nie usuwa go całkowicie.

Kule nie zastępują również innych środków bezpieczeństwa lotniczego. Jeżeli w danej lokalizacji wymagane jest oświetlenie przeszkodowe, same markery dzienne nie powinny być automatycznie traktowane jako jego równoważnik. Oznakowanie wizualne za dnia i światła używane w warunkach nocnych odpowiadają na różne problemy. W określonych miejscach mogą więc funkcjonować obok siebie.

Kule bez własnego źródła światła są oznakowaniem widocznym przede wszystkim w dzień. Jeśli przeszkoda wymaga oznakowania nocnego, stosuje się przewidziane dla niej światła przeszkodowe lub inne zatwierdzone rozwiązanie. Sam pomarańczowy kolor kuli nie sprawia, że jest ona widoczna w ciemności.

Stan techniczny ma bezpośrednie znaczenie. Wyblakły marker może stracić część kontrastu, pęknięty lub przesunięty może gorzej wskazywać przebieg przewodu, a brak jednej z kul zwiększyć odstęp pomiędzy kolejnymi punktami widocznymi z powietrza. Nie da się jednak na tej podstawie z ziemi ocenić, jak duży jest rzeczywisty wzrost ryzyka lotniczego ani czy cały system przestał spełniać wymagania. Do tego potrzebna jest znajomość konkretnego projektu oznakowania.

Jeśli obserwator zauważy wyraźnie uszkodzoną albo brakującą kulę, rozsądne jest przekazanie informacji operatorowi infrastruktury, bez zbliżania się do linii. Nie należy podejmować samodzielnych oględzin ani jakiejkolwiek ingerencji przy przewodach wysokiego napięcia. Jednocześnie brak jednego markera nie uprawnia do stwierdzenia, że cała linia jest niebezpieczna lub wykonana niezgodnie z wymaganiami.

Amerykańska FAA stosuje od sierpnia 2026 roku wytyczne AC 70/7460-1N, które opisują oznakowanie przeszkód, ale nie można automatycznie traktować ich jako polskich wymagań prawnych. W Polsce szczegóły oznakowania przewodów określa między innymi § 28 krajowego rozporządzenia o przeszkodach lotniczych.

Nie da się też określić jednego uniwersalnego terminu, po którym kula powinna zostać wymieniona. Znaczenie ma jej rzeczywisty stan, utrata koloru, uszkodzenia i wymagania dotyczące konkretnej instalacji. Sam wiek markera bez oceny jego stanu mówi niewiele.

Jaki wniosek można wyciągnąć z obecności kul na linii?

Jeżeli na przewodzie znajdują się duże kontrastowe kule, można wnioskować, że pełnią one funkcję oznakowania lotniczego i mają zwiększyć zauważalność tej części linii z powietrza. Nie należy natomiast zakładać, że chronią przewód przed drganiami, poprawiają jakość przesyłu prądu albo działają jak izolatory. Ich obecność dotyczy przede wszystkim relacji pomiędzy infrastrukturą a ruchem lotniczym.

Samo miejsce montażu niesie dodatkową informację, ale wymaga ostrożności. Oznakowany odcinek mógł zostać uznany za istotny ze względu na przebieg linii nad doliną, rzeką, zbiornikiem albo w pobliżu lotniska czy lądowiska. Nie da się jednak określić przyczyny wyłącznie na podstawie fotografii kilku kul. Potrzebne byłyby dane o lokalizacji i wymaganiach dotyczących konkretnej przeszkody.

Podobnie brak kul nie oznacza automatycznie, że linia jest niewłaściwie oznakowana. Może znajdować się poza obszarem wymagającym takiego rozwiązania, markery mogą występować tylko na najbardziej eksponowanym przęśle albo zastosowano inny system. Przy wielu przewodach kule mogą być ponadto umieszczone wyłącznie na najwyższym z nich, więc patrząc z określonego miejsca, nie należy oczekiwać markerów na każdym przewodzie osobno.

Najważniejsze jest to, że kule są wizualnym ostrzeżeniem dla lotnictwa, że w danym miejscu przebiega trudno zauważalna przeszkoda liniowa. Ich skuteczność wynika z kontrastu, wielkości, rozmieszczenia i właściwego utrzymania, a znaczenie konkretnego układu można ocenić dopiero razem z lokalizacją i wymaganiami dla danego odcinka. To właśnie dlatego podobne linie wysokiego napięcia mogą wyglądać zupełnie inaczej i obie mimo tego być prawidłowo oznakowane.
